Tableau électrique secondaire norme : guide complet pour une installation sécurisée

Vous êtes-vous déjà demandé comment assurer une distribution électrique sûre et organisée dans une grande maison ou un bâtiment professionnel ? Comprendre la gestion de l’électricité ne se limite pas au simple tableau principal. En effet, le tableau électrique secondaire conforme à la norme joue un rôle crucial dans la segmentation et la sécurisation de votre réseau. Ce dispositif, souvent méconnu, permet de faciliter l’entretien et d’optimiser la protection de vos circuits. Avec la montée des installations modulaires, son importance ne cesse de croître, notamment pour garantir une installation fiable et évolutive.

Le tableau électrique secondaire selon la norme NF C 15-100 constitue un élément indispensable pour toute installation nécessitant une division claire des circuits électriques. Il garantit une meilleure maîtrise de la distribution du courant et assure une sécurité renforcée dans plusieurs zones distinctes. Ce guide complet vous aidera à comprendre les spécificités de ce tableau secondaire, les règles à respecter et les bonnes pratiques d’installation, pour que votre réseau électrique soit à la fois sûr et performant.

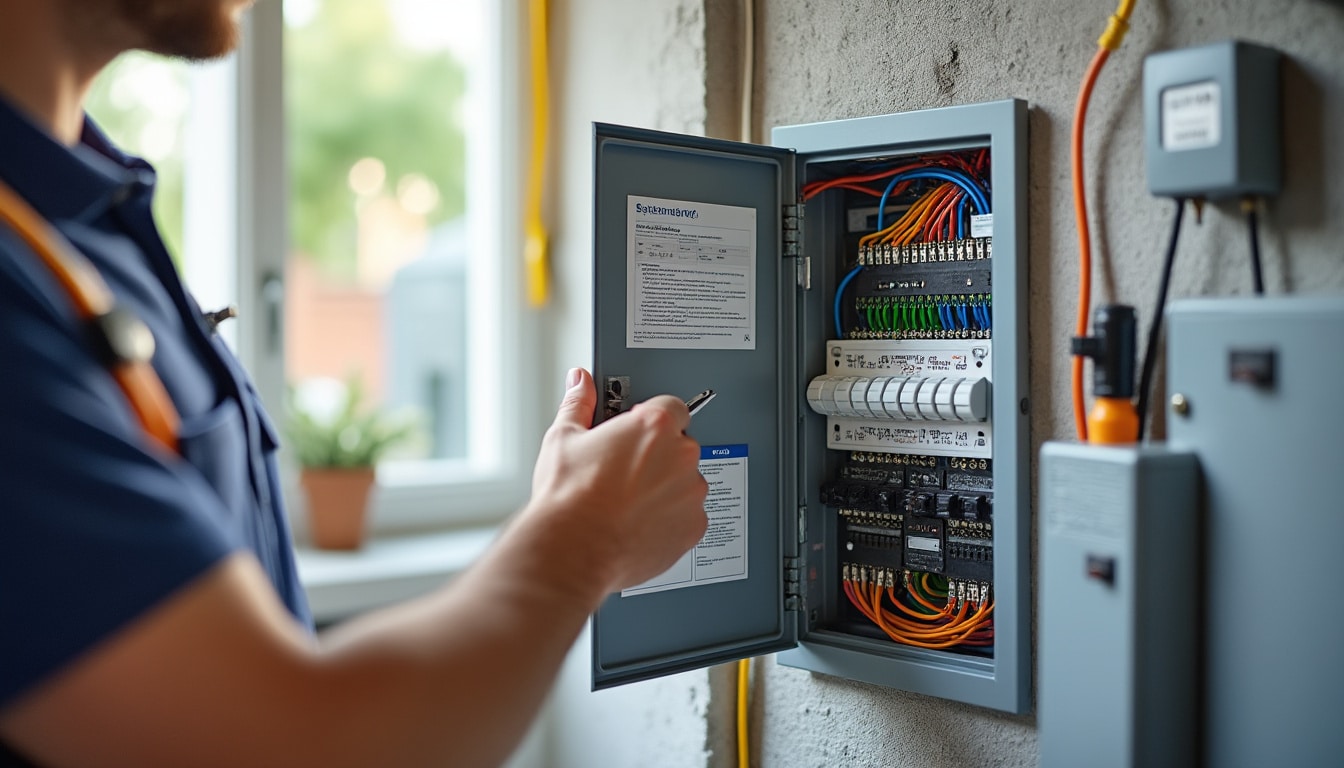

Comprendre le rôle et les fonctions du tableau électrique secondaire

Qu’est-ce qu’un tableau électrique secondaire ?

Un tableau électrique secondaire, aussi appelé tableau divisionnaire, est un boîtier électrique complémentaire au tableau principal. Il permet de distribuer le courant électrique dans des zones spécifiques d’un bâtiment, comme un étage, un atelier ou une extension. Contrairement au tableau principal, il ne reçoit pas l’alimentation directement du compteur, mais par un départ protégé provenant du tableau principal. Ce dispositif facilite la gestion des circuits locaux et permet de centraliser les protections dans chaque secteur. Ainsi, il joue un rôle important dans la modularité de l’installation électrique.

Le tableau secondaire est indispensable dans les installations complexes où plusieurs zones doivent être gérées indépendamment. Il comprend des disjoncteurs divisionnaires qui protègent chaque circuit électrique localement. Cela permet d’isoler rapidement un problème sans affecter l’ensemble de l’installation. En somme, le tableau électrique secondaire optimise la sécurité et la maintenance de votre réseau électrique.

À quoi sert un tableau divisionnaire dans une installation ?

Le tableau divisionnaire sert principalement à organiser la distribution électrique en plusieurs sous-ensembles, ce qui est particulièrement utile dans les grandes installations. Il permet une meilleure répartition des charges électriques et limite le risque de surcharge ou de coupure générale. De plus, il facilite les interventions techniques en isolant facilement les circuits concernés. Voici deux différences majeures entre tableau principal et tableau secondaire :

• Le tableau principal reçoit directement l’alimentation du compteur électrique, alors que le tableau secondaire est alimenté par un départ protégé du tableau principal.
• Le tableau principal regroupe toutes les protections générales, tandis que le tableau secondaire gère localement les protections des circuits spécifiques.

Les fonctions typiques du tableau secondaire incluent :

• La division des circuits pour une meilleure organisation et maintenance.
• La protection locale des départs électriques grâce aux disjoncteurs divisionnaires.

Pourquoi installer un tableau électrique secondaire dans son installation ?

Les avantages pratiques d’un tableau secondaire

Installer un tableau électrique secondaire dans votre installation offre plusieurs bénéfices notables. Tout d’abord, il améliore la sécurité en permettant de découper l’installation en zones indépendantes, ce qui réduit les risques de panne générale. Ensuite, il facilite l’extension de votre réseau électrique sans modifier le tableau principal, ce qui est particulièrement utile lors de travaux ou d’agrandissements. Enfin, il simplifie la gestion et la maintenance des circuits en regroupant localement les protections.

Voici trois bénéfices majeurs d’un tableau secondaire :

• Optimisation de la sécurité électrique grâce à une meilleure segmentation des circuits.
• Facilité d’extension de l’installation sans intervention lourde sur le tableau principal.
• Maintenance simplifiée et plus rapide en cas de panne locale.

Quand et pourquoi aménager un tableau divisionnaire ?

Certains cas d’installation nécessitent impérativement un tableau divisionnaire. Cela concerne principalement les situations où l’installation s’étend sur plusieurs zones ou bâtiments distincts, ou lorsque la charge électrique dépasse la capacité optimale du tableau principal. Par exemple, une maison avec un atelier indépendant ou un bâtiment tertiaire avec plusieurs étages bénéficiera grandement d’un tableau secondaire.

• Extensions importantes d’une installation électrique existante.
• Gestion de plusieurs zones distinctes nécessitant une protection locale spécifique.

Les normes essentielles à respecter pour le tableau électrique secondaire (NF C 15-100)

Quelles règles impose la norme NF C 15-100 pour un tableau divisionnaire ?

La norme NF C 15-100 définit précisément les exigences auxquelles doit répondre un tableau électrique secondaire pour garantir la sécurité et la conformité de l’installation. Parmi les prescriptions clés, on retrouve l’obligation d’installer un dispositif différentiel à haute sensibilité (30 mA) en tête du tableau divisionnaire, ainsi que l’utilisation d’appareillage certifié et conforme aux normes en vigueur. Il est également obligatoire de respecter une organisation claire des circuits et de prévoir un accès facile au tableau pour la maintenance.

• Présence obligatoire d’un dispositif différentiel 30 mA en tête de tableau divisionnaire.
• Utilisation d’appareils certifiés conformes aux normes électriques françaises.
• Organisation claire des circuits avec identification précise.
• Installation accessible et sécurisée pour permettre la maintenance.

Ces normes garantissent que le tableau électrique secondaire respecte les règles de sécurité et d’efficacité indispensables pour une installation durable et sécurisée, conforme aux exigences françaises en 2026.

Comment choisir les câbles et disjoncteurs pour un tableau électrique secondaire ?

Quelle section de câble choisir pour alimenter un tableau secondaire ?

Le choix de la section de câble est crucial pour assurer une alimentation stable et sécurisée de votre tableau électrique secondaire. Plusieurs critères entrent en compte, comme la puissance totale à alimenter, la distance entre le tableau principal et secondaire, la nature du câble (cuivre ou aluminium), et la température ambiante. Il est recommandé de dimensionner la section pour limiter la chute de tension à moins de 3%, afin d’éviter toute perte d’efficacité ou surchauffe.

• Puissance totale des circuits alimentés pour calculer l’intensité.
• Distance entre le tableau principal et le tableau secondaire.
• Type de câble utilisé (cuivre recommandé pour les installations domestiques).
• Conditions d’installation (température, passage en gaine, etc.).

Comment sélectionner les disjoncteurs pour protéger les départs ?

Le choix des disjoncteurs doit se faire en fonction du courant maximal prévu sur chaque circuit et de la sensibilité nécessaire pour assurer la protection des équipements. Pour un tableau secondaire, on privilégiera des disjoncteurs divisionnaires adaptés à la section des câbles et au type de charge (éclairage, prises, appareils spécifiques). Il est également conseillé de choisir des disjoncteurs avec une courbe de déclenchement adaptée pour éviter les déclenchements intempestifs.

• Courant nominal compatible avec la section du câble.
• Type de disjoncteur adapté à la charge (courbe B, C ou D).

Par exemple, pour une alimentation à 30 mètres avec une charge de 20 A, un câble de 6 mm² cuivre et un disjoncteur 20 A de type C seront généralement recommandés, assurant ainsi une protection efficace et une alimentation stable.

Guide pratique d’installation et de branchement du tableau électrique secondaire

Étapes pour poser un tableau électrique secondaire

Installer un tableau électrique secondaire demande de suivre un processus rigoureux pour garantir la sécurité et la conformité. Voici les cinq étapes clés pour réussir la pose :

1. Choisir un emplacement accessible et conforme aux normes d’installation, généralement à proximité des circuits à protéger.
2. Fixer solidement le tableau sur un support stable, en respectant les distances minimales de sécurité.
3. Tirer les câbles depuis le tableau principal vers le tableau secondaire en respectant la section recommandée.
4. Brancher les disjoncteurs divisionnaires dans le tableau secondaire en suivant l’ordre des circuits.
5. Effectuer les connexions en respectant la polarité et les couleurs normalisées des fils.

Les précautions indispensables lors du branchement

Pour garantir une installation sécurisée, il est essentiel de respecter certaines précautions lors du branchement :

• Couper impérativement l’alimentation générale avant toute intervention pour éviter tout risque d’électrocution.
• Utiliser des outils isolés et vérifier la conformité des connexions pour éviter les défauts de contact.

En outre, il convient d’éviter les erreurs fréquentes comme le mélange des calibres de disjoncteurs ou le mauvais raccordement des phases, qui pourraient compromettre la sécurité et la fiabilité de l’installation.

• Mauvais raccordement des phases ou neutres.

Sécurité et fiabilité : comment assurer une alimentation stable du tableau secondaire ?

Quelles protections garantir pour un tableau secondaire sécurisé ?

Assurer la sécurité d’un tableau électrique secondaire passe par la mise en place de protections adaptées. Il est indispensable d’installer un dispositif différentiel 30 mA pour protéger les personnes contre les risques d’électrocution. Ensuite, chaque circuit doit être protégé par un disjoncteur adapté pour prévenir les surcharges et courts-circuits. Enfin, il est conseillé de prévoir une mise à la terre fiable et conforme pour limiter les risques électriques.

• Dispositif différentiel 30 mA en tête de tableau secondaire.
• Disjoncteurs adaptés pour chaque circuit.
• Mise à la terre conforme et fonctionnelle.

Les contrôles essentiels pour assurer la fiabilité électrique

Après installation, il est crucial de réaliser plusieurs contrôles pour vérifier la conformité et la sécurité du tableau secondaire. Il faut d’abord tester le bon fonctionnement du dispositif différentiel à l’aide du bouton test. Ensuite, contrôler la continuité de la terre et l’absence de défauts d’isolement sur les circuits. Ces contrôles garantissent que le tableau secondaire fonctionne de manière fiable et sécurisée.

• Test du dispositif différentiel 30 mA.
• Contrôle de la continuité de la terre et isolement.

Un mauvais câblage ou une protection insuffisante peut entraîner des risques électriques majeurs, comme des incendies ou des électrocutions, c’est pourquoi le respect strict des normes et contrôles est indispensable.

FAQ – Questions fréquentes sur l’installation et la conformité d’un tableau électrique secondaire

Quelle différence entre tableau principal et tableau secondaire ?

Le tableau principal reçoit l’alimentation directement du compteur et protège l’ensemble de l’installation, tandis que le tableau secondaire alimente des zones spécifiques et protège localement les circuits divisionnaires.

Faut-il un disjoncteur spécifique pour un tableau divisionnaire ?

Oui, le départ vers un tableau secondaire doit être protégé par un disjoncteur adapté situé dans le tableau principal pour garantir la sécurité et limiter les surcharges.

Comment vérifier la conformité d’un tableau électrique secondaire ?

La conformité se vérifie par le respect de la norme NF C 15-100, la présence des dispositifs différentiels, le bon dimensionnement des câbles et disjoncteurs, ainsi que par des tests d’isolement et de continuité de terre.

Peut-on installer soi-même un tableau secondaire ?

Il est possible de l’installer soi-même si vous avez des compétences en électricité, mais il est fortement recommandé de faire appel à un professionnel pour garantir la sécurité et la conformité à la norme.

Quelle section de câble est recommandée pour alimenter un tableau secondaire ?

La section dépend de la puissance et de la distance, mais en général, un câble de 6 mm² en cuivre est utilisé pour des charges jusqu’à 32 A sur une distance de 30 mètres.

Quels risques en cas de non-respect de la norme NF C 15-100 ?

Le non-respect peut entraîner des risques d’électrocution, d’incendie, des coupures fréquentes, et une non-conformité pouvant engager la responsabilité en cas d’accident ou de sinistre.
